자동 급수 시스템 DIY: 타이머·펌프 구성법
1. 시스템 개요 및 설계 방향
(키워드: 자동 급수 시스템)
자동 급수 시스템은 설정된 시간과 물량에 따라 자동으로 식물이나 작물에 물을 공급하는 장치로, 설계 초기 단계에서 사용 환경과 급수 대상의 특성을 철저히 분석해야 합니다. 먼저 급수 대상의 일일 평균 수분 요구량과 관수 간격을 파악하고, 그에 맞춰 일일 최대 작동 횟수와 1회 급수량을 계산합니다. 이를 바탕으로 물탱크의 용량, 급수 호스 길이와 경사, 노즐 개수 등을 결정하며, 시스템 전체의 유량과 압력을 고려해 타이머와 펌프의 사양을 산정합니다.
또한 설치 장소의 전원 접근성과 방수·방진 요건을 검토해 전기박스, 차단기 등을 함께 설계해야 합니다. 이 단계에서의 정확한 계산과 설계는 이후 구성 요소 선택과 설치 과정에서 재작업을 줄이고 안정성을 확보하는 핵심이므로, 회사 프로젝트의 성공을 위한 가장 중요한 기초 작업이라 할 수 있습니다.

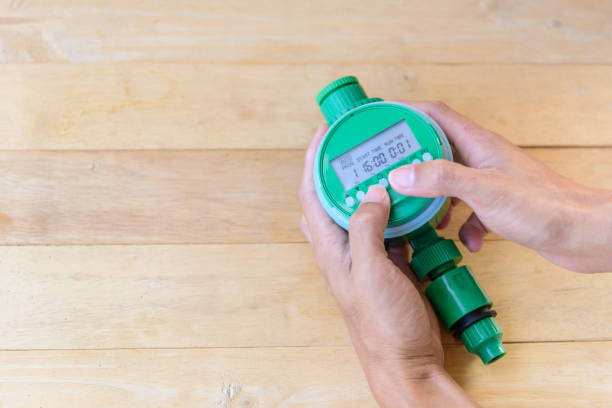

2. 타이머 구성 및 설정 방법
(키워드: 디지털 타이머)
타이머는 시스템의 두뇌 역할을 합니다. 따라서 타이머 선택 시 반드시 분 단위 설정 가능 여부, 요일별·시간별 다채널 제어 기능이 있는 디지털 타이머를 선택해야 합니다. 특히 상업용 220V 전원에서 직접 작동 가능한 제품을 고르면 전원 어댑터 없이 간단히 설치할 수 있습니다.
설치 시 타이머의 **입력부(L, N)**에는 전원을, **출력부(NO, NC, COM)**에는 펌프용 릴레이 코일을 연결합니다. 타이머 설정 순서는 다음과 같습니다:
- 급수 시작 시각 설정
- 급수 지속 시간 설정
- 반복 주기 또는 간격 설정
- 요일별 작동 설정
예를 들어, 매일 오전 6시와 오후 6시에 각각 5분씩 급수하려면, 채널 A에 06:00 – 00:05, 채널 B에 18:00 – 00:05를 설정하고 전체 요일을 지정하면 됩니다. 이때 메모리 백업 배터리의 상태와 정전 후 설정 유지 기능도 반드시 확인해야 시스템이 오작동 없이 유지됩니다.
3. 펌프 선정 및 설치 절차
(키워드: 수중 펌프 선택)
펌프는 물을 실제로 이동시키는 시스템의 심장입니다. 펌프 선택 시에는 **유량(L/min)**과 **토출 양정(m)**을 기준으로 해야 합니다.
- 수중 펌프는 조용하고 설치가 쉬운 반면,
- 호스식 외부 펌프는 관리와 유지보수가 쉽습니다.
펌프 사양은 다음과 같이 계산합니다:
- 최대 유량 = 총 노즐 유량 × 안전 계수(1.2)
- 총 양정 = 호스 높이 + 관 마찰 손실(길이 × 마찰 계수)
설치 시에는 펌프 하단에 고무 패드 부착으로 진동을 줄이고, 호스 연결부는 호스 클램프 또는 퀵 커넥터로 누수 방지 조치를 해야 합니다. 전기 연결은 IP68 등급 방수 커넥터를 사용하고, **접지(Ground)**는 반드시 연결해 전기 안전을 확보해야 합니다. 정확한 수중 펌프 선택과 설치 기준 준수는 장기적인 안정 운전에 결정적인 역할을 합니다.
4. 배관·전기 연결 및 시운전 점검
(키워드: 전기 안전)
모든 부품의 설치가 완료되면, 배관 연결, 전기 배선, 시운전 점검이 마지막 관문입니다. 배관에는 PVC 또는 PE 파이프를 사용하고, 볼 밸브를 곳곳에 배치해 구역별 독립 제어가 가능하게 합니다. 접착제 도포 후에는 **압력 테스트(1.5배)**를 통해 누수 여부를 사전에 점검합니다.
전기 회로에는 반드시 **누전 차단기(RCD)**와 과전류 차단기를 설치하고, 펌프 기동 시 발생하는 **기동 전류(Inrush Current)**가 차단기를 튀게 하지 않는지도 확인해야 합니다. 시운전 시 체크해야 할 주요 항목은 다음과 같습니다:
- 타이머 → 펌프 → 노즐 작동 흐름 점검
- 균일한 분사 유무 확인
- 연속 운전 시 전선 온도 변화
- 소음 및 진동 상태 점검
문제가 발생하면 전선 굵기 증설, 밸브 조정, 진동 방지 작업을 통해 보완해야 합니다. 전기 안전을 철저히 확보한 시운전 절차를 마무리하면서, 이 시스템은 회사 프로젝트의 성패를 좌우할 수 있는 정밀하고 신뢰할 수 있는 자동화 급수 시스템으로 완성됩니다.
